Một tuyến ống vận hành ổn định cần được nâng đỡ phù hợp với trọng lượng và cách bố trí thực tế. Với những đoạn đi nổi, gối đỡ ống HDPE đúc sẵn có thể là một phần của phương án này. Tuy nhiên, lựa chọn không chỉ dừng ở việc tìm một khối đỡ vừa đường kính ống. Thiên An giúp bạn tìm hiểu công dụng và những điểm cần kiểm tra trước khi đưa sản phẩm vào công trình.

Gối đỡ ống HDPE đúc sẵn được hiểu như thế nào?

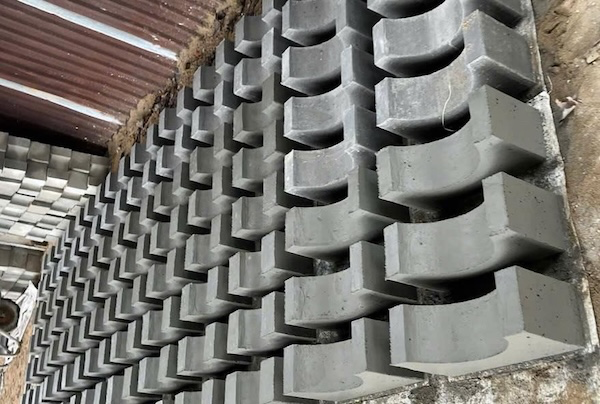

Gối đỡ ống HDPE đúc sẵn được hiểu như thế nào?

Trong phạm vi bài viết, gối đỡ là cấu kiện bê tông được đúc trước để nâng đỡ đường ống HDPE. Cụm từ “HDPE” chỉ loại ống được đỡ, không có nghĩa gối đỡ cũng làm từ nhựa HDPE.

Tùy thiết kế, cấu kiện có thể có phần mặt đỡ tạo hình phù hợp với ống hoặc kết hợp thêm bộ phận tiếp xúc chuyên dụng. Kích thước, cấu tạo và cách liên kết cần đáp ứng yêu cầu của từng vị trí.

Đúc sẵn giúp chủ động chuẩn bị cấu kiện trước khi lắp đặt. Dù vậy, sản phẩm vẫn cần được kiểm tra chất lượng và đặt trên nền phù hợp; không thể chỉ vận chuyển đến rồi kê dưới ống ở bất kỳ vị trí nào.

Gối đỡ giải quyết vấn đề gì trên tuyến ống?

Gối đỡ giúp truyền trọng lượng của ống và chất chứa bên trong xuống nền hoặc kết cấu bên dưới. Khi bố trí đúng, hệ đỡ góp phần duy trì vị trí và cao độ của đường ống.

Điều này cần được xem xét ở các đoạn đi nổi trong khu kỹ thuật, trạm xử lý nước hoặc những vị trí được thiết kế sử dụng bệ đỡ. Với tuyến có van và bộ phận nặng, phương án nâng đỡ cũng cần tính đến các chi tiết đó.

Tuy nhiên, gối đỡ không mặc nhiên làm nhiệm vụ neo giữ. Một bộ phận đỡ trọng lượng chưa chắc được thiết kế để chịu lực kéo, lực đẩy hoặc ngăn mọi chuyển động của tuyến.

Vì vậy, cần xác định rõ vị trí nào chỉ nâng đỡ, vị trí nào dẫn hướng và vị trí nào cần cố định. Không nên hiểu rằng siết hoặc giữ càng chặt thì hệ thống càng ổn định.

Không phải đường ống nào cũng cần kê gối bê tông

Đường ống đi nổi

Gối đỡ bê tông đúc sẵn có thể được cân nhắc khi mặt bằng, tải trọng và cách bố trí tuyến phù hợp. Trong những trường hợp khác, giá đỡ kim loại, máng đỡ hoặc hệ treo có thể thuận tiện hơn.

Lựa chọn cần gắn với không gian lắp đặt và khả năng bảo trì. Chẳng hạn, một tuyến trong nhà kỹ thuật có yêu cầu khác với tuyến đặt ngoài sân hoặc trên mái.

Đường ống chôn ngầm

Đối với tuyến chôn ngầm thông thường, ống cần được hỗ trợ bằng nền đỡ và vật liệu lấp bao quanh phù hợp.

Không nên tự thay lớp đỡ này bằng những khối bê tông kê rời rạc. Cách kê không phù hợp có thể tạo các điểm tì cứng và khiến sự nâng đỡ không đều dọc tuyến.

Nếu công trình có vị trí chuyển tiếp hoặc yêu cầu đặc biệt, gối đỡ phải được thể hiện trong phương án thiết kế riêng.

Đường ống gân

Gối dùng cho ống thành trơn không được mặc định dùng được cho ống gân. Hình dạng tiếp xúc khác nhau có thể khiến tải trọng tập trung vào một phần thành ống.

Với ống gân, cần kiểm tra yêu cầu nâng đỡ của đúng hệ sản phẩm trước khi chọn cấu kiện.

Chọn gối đỡ ống HDPE đúc sẵn: Cần biết những thông tin nào?

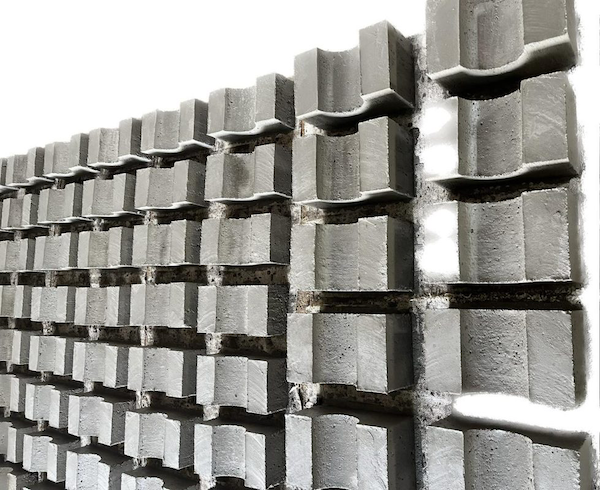

Gối đỡ ống HDPE đúc sẵn

Thay vì chỉ gửi đường kính ống để đặt hàng, nên chuẩn bị thông tin về vị trí sử dụng và yêu cầu công trình.

Các thông tin này giúp hạn chế việc phải sửa cấu kiện hoặc chèn kê tạm tại công trường.

Mặt đỡ phải phù hợp với thân ống

Phần tiếp xúc cần đủ diện tích, không có cạnh sắc hoặc điểm nhô gây tì cục bộ. Tùy thiết kế, có thể cần lớp đệm bảo vệ phù hợp giữa ống và gối.

Không nên lấy việc “đặt vừa” làm tiêu chí duy nhất. Cần xem xét cả cách truyền tải và khả năng cọ xát trong quá trình sử dụng.

Khoảng cách giữa các gối cần được xác định riêng

Khoảng cách gối đỡ phụ thuộc vào kích thước ống, môi chất, nhiệt độ và cách bố trí tuyến.

Do đó, không có một khoảng cách dùng chung cho mọi đường ống HDPE. Bố trí quá thưa có thể làm tăng độ võng; bổ sung gối tùy tiện cũng chưa chắc xử lý được nguyên nhân nếu nền hoặc liên kết không phù hợp.

Cần tính đến chuyển động do nhiệt

Ống HDPE có thể thay đổi chiều dài khi nhiệt độ thay đổi. Hệ đỡ phải phù hợp với phương án cho phép chuyển động hoặc cố định tuyến.

Không tự bổ sung đai siết chặt tại mọi gối. Việc giữ ống cần được phối hợp với các mối nối và thiết bị liên quan.

Nhận hàng và lắp đặt: Những chi tiết dễ bị bỏ sót

Khi nhận cấu kiện, cần đối chiếu kích thước, số lượng và thông tin sản phẩm với yêu cầu đặt hàng. Những dấu hiệu nứt, sứt vỡ hoặc hư hỏng tại mặt đỡ và vị trí liên kết cần được kiểm tra trước khi sử dụng.

Phần nền đặt gối phải ổn định và đáp ứng yêu cầu chịu tải. Gối có trọng lượng lớn vẫn có thể lún hoặc nghiêng nếu đặt trên nền không phù hợp.

Trong quá trình lắp đặt, cần kiểm tra cao độ và sự tiếp xúc với ống. Không dùng gạch vụn, đá rời hoặc vật liệu kê tạm để bù sai lệch khi chưa có phương án xử lý phù hợp.

Sau khi đưa tuyến vào vận hành, nên quan sát tình trạng gối, lớp đệm và thân ống tại điểm tiếp xúc. Vết cọ xát, lún lệch hoặc độ võng thay đổi là những dấu hiệu cần kiểm tra.

Giá gối đỡ nên được so sánh cùng phạm vi cung cấp

Chi phí gối đỡ ống HDPE đúc sẵn phụ thuộc kích thước, cấu tạo, số lượng và yêu cầu gia công. Với cấu kiện bê tông, vận chuyển và nâng hạ cũng có thể ảnh hưởng đáng kể đến tổng chi phí.

Khi nhận báo giá, cần làm rõ có bao gồm lớp đệm, chi tiết liên kết và công lắp đặt hay không. Hai cấu kiện nhìn tương tự nhưng khác yêu cầu chịu tải hoặc phạm vi cung cấp không nên được so sánh chỉ bằng đơn giá.

Lựa chọn đúng giúp giảm việc chỉnh sửa tại hiện trường và thuận tiện hơn khi nghiệm thu.

Gối đỡ ống HDPE đúc sẵn phát huy công dụng khi được lựa chọn như một phần của toàn bộ hệ nâng đỡ. Sự phù hợp giữa ống, mặt tiếp xúc, nền đặt và cách liên kết quan trọng hơn việc chỉ chọn cấu kiện lớn hoặc nặng.

Khi chuẩn bị ống HDPE và phụ kiện cho công trình, bạn có thể liên hệ Thiên An – Nhà Phân phối chính thức của Nhựa Tiền Phong Việt Nam để đối chiếu thông tin sản phẩm với yêu cầu thiết kế, từ đó phối hợp lựa chọn hệ đỡ phù hợp.
